Instalacja elektryczna, wymiana z 7 na 13 pin, mój schemat może się przyda

Postautor: rafcio » sobota, 11 maja 2019, 20:35

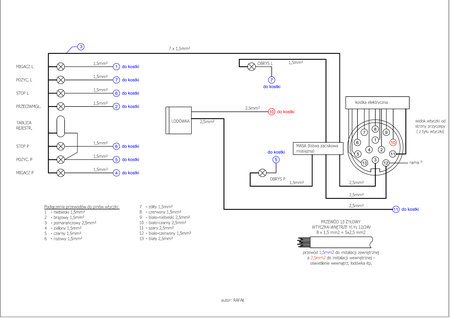

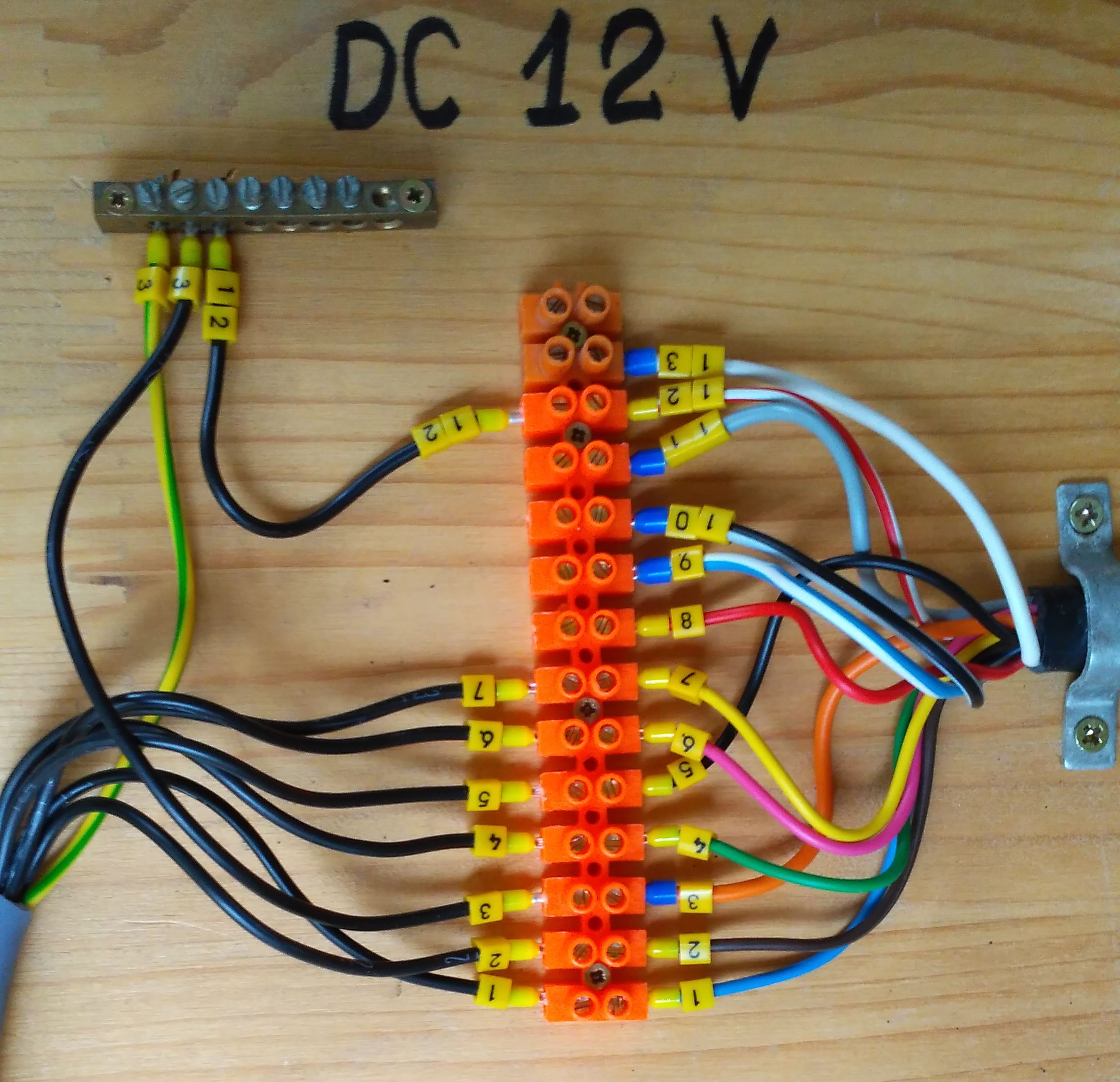

Cześć. Jestem właśnie po wymianie instalacji 12V z 7 pin na 13. Kupiłem wtyczkę i przewód o dł. 3m Yly's 8x1,5+5x2,5mm. Najpierw rozrysowałem sobie schemat wg moich potrzeb. Wymieniłem instalację oświetlenia zewnętrznego na nową, instalacje oświetlenia wewnętrznego zostawiłem bo byłą prowadzona pod tapicerką. Każdą żyłę oznaczyłem odpowiednim numerem zgodnie ze schematem, numer jest przy każdej lampie oraz przy kostce elektrycznej głównej. Dzisiaj byłą próba,wszystko śmiga cacy. Kabel masy dałem w jednym kawałku bez cięcia. W załączeniu schemat oraz zdjęcie kostki el. (jeszcze nie skończona) - może się komuś przyda.
Pozdrawiam.
Rafał

inst_el.pdf
(124.86 KiB) Pobrany 386 razy


Rafał
Niewiadów N126E, 1990r. + Citroen C3 Picasso
Obrazek

Awatar użytkownika
tantalos
Fanklubowicz
Fanklubowicz
Posty: 2055
Rejestracja: poniedziałek, 16 mar 2015, 17:32
Lokalizacja: Rybnik

Re: Instalacja elektryczna, wymiana z 7 na 13 pin, mój schemat może się przyda

Postautor: tantalos » sobota, 11 maja 2019, 21:44

Ładnie zrobione.

Samoogon
Fanklubowicz
Fanklubowicz
Posty: 1912
Rejestracja: środa, 26 lip 2017, 14:42
Lokalizacja: Częstochowa

Re: Instalacja elektryczna, wymiana z 7 na 13 pin, mój schemat może się przyda

Postautor: Samoogon » sobota, 11 maja 2019, 23:18

Nawet bardzo ładnie, napracowałeś się o to żeby to pokazać. Wielki szacun ode mnie, na pewno się to przyda.
Samoogonowy remont n126e
Pieszczenie królEnki
Dystans 2018
32 nocki, 2716km
2019
Dystans 5225km, 47 nocy

Awatar użytkownika
kooba
Administrator
Administrator
Posty: 4307
Rejestracja: środa, 13 cze 2012, 10:00
Lokalizacja: Lublin
Kontaktowanie:

Re: Instalacja elektryczna, wymiana z 7 na 13 pin, mój schemat może się przyda

Postautor: kooba » niedziela, 12 maja 2019, 12:48

Z czego te numerki na przewodach? Super sprawa przy takim połączeniu.

Awatar użytkownika
rafcio
Posty: 69
Rejestracja: wtorek, 31 lip 2018, 21:13

Re: Instalacja elektryczna, wymiana z 7 na 13 pin, mój schemat może się przyda

Postautor: rafcio » niedziela, 12 maja 2019, 13:03

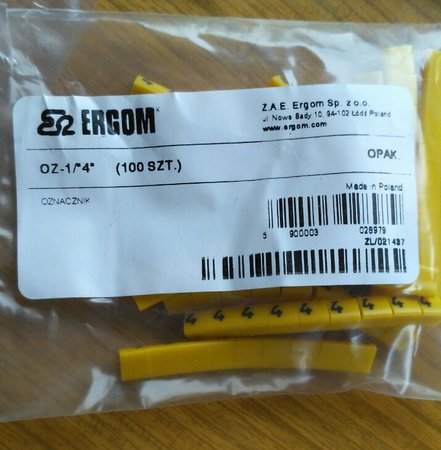

Ja korzystałem z takich jak na zdjęciach. Odłamujesz i nasuwasz na przewód, są elastyczne. Każdy numerek to paczka po 100szt. Nie wiem czy można kupić mniejsze zestawy.
